松江F6001-45P剩余电流式电气火灾监控探测器接线安装技术

作者: 发布时间:2024-11-26 13:49:36点击:7928

信息摘要:

1、概述

松江F6001-45P 剩余电流式电气火灾监控探测器(以下简称探测器)为一体式结构,自身具有液晶显示功能,应用于剩余电流的探测。该系列探测器采用无极性二总线与电气火灾监控设备连接通讯,与本公司研发的JB-6100BA 型电气火灾监控设备配套使用。

当被探测线路中的剩余电流达到报警设定值时,探测器在 30 秒内发出报警信号,点亮报警指示灯,并保持至相连的电气火灾监控设备(以下简称监控设备)复位后恢复正常保护状态,可以有效的保障安全用电和防止电气火灾的发生。该系列探测器可被广泛应用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统。

该系列探测器的设计、制造和检定符合 6B14287.2-2014《电气火灾监控系统》第2部分:剩余电流电气火灾监控探测器 标准。


2、主要技术指标

1)、工作电压:DC24v(由监控设备供电)。

2)、工作电流:静态电流≤ 2mA;报警电流3mA。

3)、通讯方式:二总线(无极性)。

4)、报警值范围:200mA--960mA(由监控设备设定)

5)、调节精度:4mA.

6)、信息传输距商:<1000 米:

7)、使用环境:工作温度-10°c~+40°c;存储温度:-20°c~+70°c 相对湿度<95%不结露

8)、防护等级:IP30.

9)、外形尺寸:92*49*114mm,过线孔尺寸φ 49 mm;


3、外观


4、安装方式及使用

安装方式:

1)通过底部槽位直按安装在35mm 标准导轨上;

2)通过压片卡入探测器压片通过螺钉把探测器固定在安装面上。

使用:

1)将用电设备的电源线穿过探测器内孔后,再连按到用电设备。

2)将探测器连接到监控设备。

注意:

1)本系列产品必须安装在干燥的环境中,安装时应确保设备安装牢固。

2)被检测的电源线必须全部穿过探测器内孔,接地线不可穿过探测器内孔。

3)探测器的安装应符合产品设计本身适用的环境条件,同时也要符合施工规范要求。

布线要求:连按探测器与监控设备的导线应选用截面积不小于 1.0mm多股铜芯双绞线。二总线安装走线时,注意强弱电线分开走线,不允许交叉和搭线。严禁与动力线、照明线视频线、广播线、电话线等穿入同一金属管内。配线应整齐,导线应绑扎成束,穿线可用呾燃 PVC 管、金属管及金属线槽。在、线后,应将口、口封堵。

5、调试

1)地址设置:探测器的地址须利用本公司专用的编码器进行编址,选择编码器上的 3000系列产品对探测器进行编址

2)探测器编完地址后,将探测器连接起来,再将探测器连接到监控设备上。

3)开启监控设备,将探测器的属性和量程编写到监控设备上,查看每个探测器,如无其它异常情况,探测器开始正常监控状态。

6、常见故障与排除

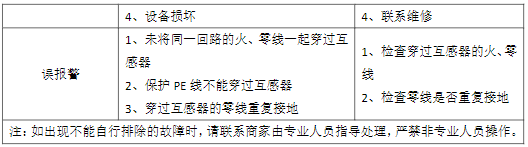

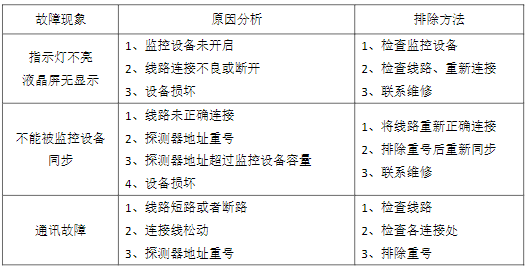

调试与运行中可能出现的故障及排除方法:
