松江HJ-9702BA 消防设备电源监控系统接线安装技术

1、概述

松江HJ-9702BA 消防设备电源状态监控系统（以下简称监控系统）是我公司最新 研制开发，面向民用和工业双重领域的新一代消防电源监控产品，具有高智能、小型化、多功能、高可靠性等特点。该监控系统是在跟踪消防设备电源监测技 术的最新发展方向，并结合我公司多年来在工业领域及民用建筑中应用电压监 测产品所积累下的大量宝贵经验的基础上研制成功的。 监控系统采用模块化组板技术，优化了人机接口界面，同时具有一定的控制 功能，使整个系统易于安装、调试及维护。监控器主机采用二总线数据传输方式， 配接我公司的 HJ-9510（单相电压传感器）、HJ-9511（单相电流传感器）、HJ-9512 （三相电压传感器）、HJ-9513（三相电流传感器）、HJ-9514（二路三相电压传 感器）五种传感器，组成大容量消防设备电源监控系统，系统报警后可发送到总 监控平台，适用于高层建筑和工业场所的消防设备电源监控。 消防设备电源监控系统是对消防设备电源进行监控，通过检测消防设备电源 的电流、电压值，从而判断被监控的消防设备电源是否有过压、欠压、过流、缺 相、错相及断电等故障，有故障则报警并记录的监控系统。它充分考虑了监控的 可靠性、实时性并具有数字化、智能化、网络化、自动化和不间断的特性。能在 时间快速的反映出被监控设备的电源状况，进行集中显示，从而有效避免了 火灾发生时，消防设备无电可用的情况，更大 限度的保障了消防系统的安全性。

2、工作原理

监控器主要由电源板、主板、回路板和转接板组成。电源板主要由主供电电 路和备电电路组成，主电工作的同时对备电进行充电，当电池充满时，自动转换 为浮充状态，抵消电池的自放电，保证电池供电时的容量；主电断电时自动切换 到电池供电。主板由单片机、数据存储器、人机交互、总线通讯接口、联网通讯 接口、打印机接口等电路组成。单片机采用 STM32 ARM 系列，功能强大，指令丰 富，运算速度快是应用广泛的抗干扰能力强的 单片机。总线通讯接口负责与 回路板进行数据交互，并对读取的数据，存储、分析 、处理，然后进行声光指 示及打印输出。回路板循环对连接在总线上的传感器按地址进行巡检接收传感器 的信息。人机交互由液晶显示电路、按键输入电路及声光报警电路组成，可实现 系统设置、信息查看、报警提示等功能。

3、主要技术指标

3.1 执行标准：GB28184-2011《消防设备电源监控系统》；

3.2 供电方式：主电：AC 220V（-15%～+10%），50Hz； 备电：DC 24V,7Ah；

3.3 消耗功率：≤5W；

3.4 输出电源：DC 24V；

3.5 系统配置：更大 4 回路，每个回路最多120 点；

3.6 通信方式：二总线；

3.7 安装方式：壁挂式（室内安装）；

3.8 使用环境：温度：0～+40℃，湿度< 95％，无凝露；

3.9.防护等级：IP30。

4、基本功能

4.1 故障报警功能 当监控系统（包括监控器及与其连接的传感器）或被监控的消防设备电源发 生故障时，监控器点亮对应故障灯，并发出故障报警音响，同时液晶屏上显示出 故障类型、时间、位置等信息。当故障排除后，故障报警自动解除。

4.2 存储功能 监控器可存储故障记录、变更记录、运行记录。故障记录最多可存储 10000 条。

4.3 锁键功能 管理人员可对监控器进行按键锁定，锁键后操作面板上的按键除‘消音’键 外，将全部锁定，锁键后锁键指示灯点亮。

4.4 自检功能对面板上所有的功能指示灯、LED 液晶屏、音响器件进行自检。

4.5 操作分级功能 监控器设有二个操作级别，分别为：查看级别、管理级别。‘消音’键任何 级别都可操作。 查看级别只能查看系统参数、当前故障信息等数据；管理级别除了有查看级别的功能外，还有能设置监控器的系统参数，查看历史记录等。

5、监控器说明

5.1 外形尺寸

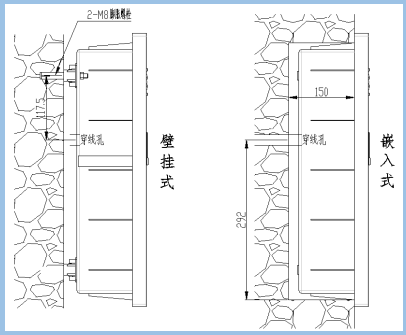

5.2 安装方式：

监控器常用安装方式有壁挂式及嵌入式（如上图）。壁挂式即通过 2 只 M8 膨胀螺栓把监控器挂在墙面上，膨胀螺栓孔为φ 12mm，尺寸 355*260，深度根据所用膨胀长度选择；嵌入式即把部分箱体嵌入至墙体内部，嵌入部分尺寸为 466*342，穿线孔位置如图。

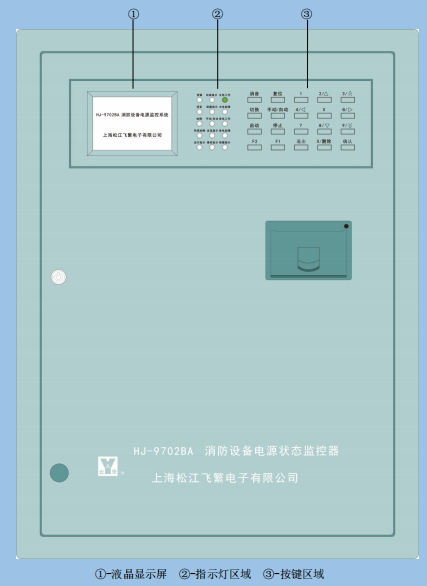

5.3 操作面板说明

5.3.1 LCD 液晶显示屏： 显示屏位于监控器的左上角，做为人机对话的窗口，能实时显示监控器的各 种状态，供用户设置、查看、屏蔽等操作使用。

5.3.2 主要监控器指示灯：

1）消音（绿色）：进行消音操作时，指示灯点亮；

2）故障（黄色）：监控器或传感器存在故障；

3）系统故障（黄色）：系统软件发生故障；

4）自检指示（绿色）：正在进行系统自检操作；

5）屏蔽指示（黄色）：属性设置中内在屏蔽点；

6）主电工作（绿色）：主电（AC 220V）供电；

7）主电故障（黄色）：主电（AC 220V）故障；

8）备电工作（绿色）：备电（DC 24V）供电；

9）备电故障（黄色）：备电（DC 24V）故障；

10）锁键（绿色）：按键锁定，除‘消音’键，其它按键全部锁定。

5.3.3 监控器按键：

1）消音：消除监控器正在发生的故障音响。

2）切换：在进行设备描述设置时使用，用于选择输入数字是区位码还是字 符。

3）复位：对监控器进行系统复位。

4）退出：返回上一级菜单，如本级菜单设置有变动，退出时系统会询问是 否保存，没有则直接退出。

5）编程/确认：此键为复合键，编程键的功能是按下此键后，输入修改密码 ‘4321’，进入编程主菜单，输入查看密码‘1234’，进入查看主菜单；确认键 的功能是按下此键后，能够确认各种编程菜单中，保存所修改的内容。 6）数字键：与方向键、删除键复合使用，设置输入时为数字键，非设置输入时 为方向键、删除键。
