松江JB-9108AB火灾报警控制器、消防联动控制器接线安装技术

松江JB-9108AB火灾报警控制器、消防联动控制器接线安装技术

一、系统概述：

1．1 系统简介：

（1）．JB-9108AB 火灾报警控制器、消防联动控制器是我公司最新开发的产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。

（2）．系统容量大，单机更大 容量为 1008 点，可满足建筑面积在 1 万平方米左右工程对火灾自动报警控制系统的需要。若有一个规模庞大的建筑群体，可用 CAN 总线把 64 台 JB-9108AB 火灾报警控制器、消防联动控制器联网起来管理。更大 容量可达 64512 点，保护面积可达 60 万平方米。每台单机最多可带 8 个手动直接控制装置和 252 台系统型火灾显示盘。

（3）．智能型模拟量探测器使用微功耗 MCU 处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析，控制器能自动识别探测器类型；控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。并可显示智能型模拟量探测器的运行数据和变化曲线以及当前回路的电流电压值，使用户更好地了解全系统的运行状态。

（4）．控制器采用 800*480 点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。

（5）．JB-9108AB 型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，本产品在国内具有技术领先的水平，适合在 别场合使用。

1．2 技术指标：

（1）．供电方式：交流电源（主电）AC220V（10%  15%）501Hz。

直流电源（备电）DC24V 10Ah。

（2）．功 率：监控功率  30W ， 更大 功率  100W （不包括联动电源）。

（3）．工作电源：由主机电源提供系统内所需直流工作电压 5V、30V、24V。

（4）．使用环境：温度 0°C  40°C， 相对湿度  95 %（40°C  20C）。

（5）．结构形式：壁挂式。

1．3 系统配置：

（1）．每台控制器可配置 4 个全总线回路，每个回路可配置 252 点。控制器更大 容量为 1008 点。

（2）．每个全总线回路的配置：252 点。全部采用软件编码的探测设备（包括手动报警按钮、消火栓按钮、水流指示器模块及其它输入模块），全部采用模拟量探测器。

（3）．每台控制器最多可配置 8 个手动直接控制装置，用于控制重要消防设备。

（4）．每台控制器最多可配置 252 台系统型火灾显示盘；回路型火灾显示盘按需要设置，每回路最多带 10台回路型火灾显示盘。

（5）．每台控制器具有 2 个标准 RS-232 串行通讯接口，1 个 CAN 总线通讯接口，可供以下设备使用：

1）．CAN 总线联网：网上邻居总数最多为 63 个；包括本机在内，一共为 64 台控制器联网通讯；通过 CAN

网络连接防火门监控系统、气体灭火系统等。

2）．COM1 串行通讯接口：与消防控制室图形显示装置通讯。

3）．COM2 串行通讯接口：保留接口，与其它如 PC 机等计算机设备通讯。

（6）．由 64 台 JB-9108AB 控制器来组成大规模的火灾报警控制的局域网络系统,更大 容量约为 64512 点，可用来控制一个规模较大的建筑群体的消防系统，其保护面积可达 60 万平方米。

（7）.系统可以集成各类火灾报警相关系统，包括防火门监控系统、防火卷帘门系统、气体灭火系统、消防广播系统、消防电话系统、消防电源监控系统和电气火灾监控系统等。

1．4 基本功能：

（1）．系统能为火灾报警控制器主机供电，同时也对连接的其它部件如探测器、输入模块、手动报警按钮、消火栓按钮、火灾显示盘、输入输出模块和中继模块等供电。

（2）．系统供电电源具有不间断供电功能：当主电断电时，能自动切换到备电上去。当主电恢复时，又能自动切换到主电上来。主、备电的工作状态在面板上显示出来。

（3）．报警信号分为两大部分：“火灾报警”和“监管报警”。除火灾探测器、手动按钮的报警信号称为“火警”信号外，其它探测点的报警信号统统归纳为“监管报警”信号。控制器能直接或间接地接受来自火灾探测器和其它火灾触发器的火灾报警信号。当控制器处于“火灾报警”或“监管报警”状态时，具有如下功能：

1）．具有声光报警显示功能。

2）．显示并记忆“火灾报警”信号发生的时间，并能及时地自动打印出“火灾报警”数据。

3）．“监管报警”信号与“火灾报警”信号一样，可以参与联动逻辑编程。“火灾报警”信号、“监管报警”信号、联动模块接收到的反馈信号均可作为联动逻辑编程的探测点。“火灾报警”信号在火灾报警时亮“火警”总灯，而“监管报警”信号在监管报警时亮“监管”总灯。

4）．控制器能自动保存以下七种记录数据：运行记录、火警记录、监管记录、联动记录、故障记录、屏蔽记录、系统变更记录等历史记录数据，这些历史记录数据不会因为断电而丢失。

5）．可通过各种方式，把发生火警信息传送到有关的管理部门。

（4）．控制器具有系统自检功能：对面板上所有的功能指示灯、LCD 液晶显示屏、音响系统以及打印机进行自检。若带有气体灭火控制器的控制器也能对灭火控制器进行声光提示检查。

（5）．能自动检测并显示以下几种故障信息：

1）．控制器与探测器、输入模块、手动报警按钮、火灾显示盘、输入输出模块间的断线故障。

2）．能检测到总线短路故障和外控 24V 短路或无输出故障，并在面板上都有显示。

3）．各种终端设备的通讯错误设置和通讯故障。（例如，气体灭火控制器等设备的通讯故障等。）

4）．主、备电出现欠压故障。

5）．能查看到网上邻居的各种故障信息。

（6）．具有屏蔽功能：对所有连接的探测器、输入模块、手动报警按钮、火灾显示盘、输入输出模块均可进行屏蔽操作，并在面板上有屏蔽状态灯来指示。一旦该报警点或联动点被屏蔽后，就不再有报警或联动之功能，并且不显示其故障。

（7）．采用 LCD 液晶显示屏，有 60 多种中文显示菜单，供用户查看或修改系统的部分内容。中文输入采用全拼输入法，操作简单，显示直观。

（8）．为了明显区别查看和编程的两种功能，本系统设置了两种密码：

1）．查看密码：1234。先按编程键，输入查看密码后再按确认键，即可进入查看菜单。允许用户查看系统内部的配置情况，查看各项配置数据和各种信息。同时允许用户调整系统时间、进行系统自检等操作。

2）．修改密码：4321。先按编程键，输入修改密码后再按确认键即可进入编程菜单，可以进行本机系统的各项编程、修改网上邻居的有关数据和对网上邻居联动模块的远程控制等。查看菜单(只有 3 大项菜单)与编程菜单（共有 5 大项菜单）主要区别在于前者不能编程，后者可以编程。在查看菜单中允许用户进行操作的，在编程菜单中也同样可进行操作。

（9）．按键操作开关处于“开”状态时，才能进行查看和编程操作，以及所有联动模块的键操作。按键操作开关处于“关”状态时，除“消音”键外的其它键全部锁定。

二、面板介绍：

2．1 JB-9108AB 型控制器主面板、操作键盘介绍：

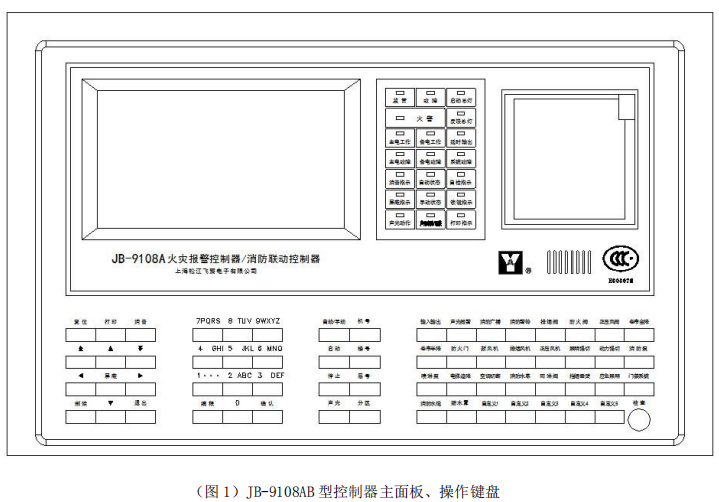

图 1 说明：

（1）．LCD 液晶显示屏：位于控制器的左上角。能显示控制器的各种状态，有 60 多种中文显示菜单，供用户编程、查看、屏蔽、远程控制等操作使用。

（2）．控制器系统状态显示屏：位于控制器上方的中央部分。

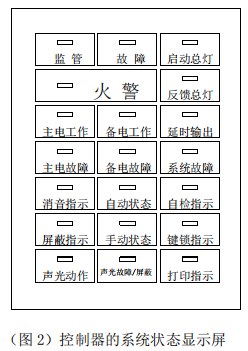

图 2 说明：

1）．火警总灯：控制器中任意一只火灾探测器报警或手动按钮报警时，此红灯亮。

2）．监管总灯：控制器中属“监管”报警的探测点报警时，此红灯亮。

3）．故障总灯：控制器中任意一个探测点或联动点有故障或有其它系统故障时，此黄灯亮。

4）．启动总灯：控制器中任意一个联动模块被启动后，此红灯亮。

5）．反馈总灯：控制器中任意一个联动模块接收到被控设备的反馈信号以后，此红灯亮。

6）．主电工作指示灯：控制器处于交流 220V（主电）供电时，此绿灯亮。

7）．主电故障指示灯：控制器处于交流 220V（主电）断电时，此黄灯亮。

8）．备电工作指示灯：控制器处于直流 24V（备电）供电时，此绿灯亮。

9）．备电故障指示灯：控制器处于直流 24V（备电）断电或其它故障时，此黄灯亮。

10）．延时输出指示灯：控制器中发生联动控制的延时输出现象时，此黄灯亮。

11）．系统故障指示灯：控制器中系统软件发生故障时，此黄灯亮。

12）．消音指示灯：控制器进行消音操作时，此绿灯亮。

13）．屏蔽指示灯：控制器内有屏蔽点时（包括火灾报警探测点、监管报警探测点、火灾显示盘、控制模

块等进行屏蔽操作），此黄灯亮。

14）．自动状态指示灯：控制器处于“自动”状态时，此绿灯亮。

15）．手动状态指示灯：控制器处于“手动”状态时，此绿灯亮。

16）．自检指示灯：控制器在进行系统自检操作（声光测试）时，此黄灯亮。

17）．锁键指示灯：控制器中进行锁键操作时，此黄灯亮。

18）．发送指示灯：控制器处于“发送”状态时，此绿灯亮。

19）．声光动作指示灯：控制器配置的系统声光动作时，此绿灯亮。

20）．声光故障/屏蔽指示灯：控制器配置的系统声光故障或屏蔽时，此黄灯亮。

（3）．热敏打印机：位于控制器的右上角。能自动或手动打印出控制器的火警、故障及其它各种数据。（用热敏打印纸，不需要色带。工作指示灯亮和走纸按键合二为一，长亮时表示打印机工作正常；指示灯闪亮,表示打印机缺纸作者故障！按“走纸键”钮，可进行空白走纸。

（4）．控制器喇叭：在打印机的下方。能发出控制器所需的火警音、监管音、联动音以及故障音。

（5）．控制器操作键盘：在控制器主面板的下方，有 4 个键盘区：系统键区；数字键区；状态键区；类别键区。（参见图 1）

1）．系统键区：（12 键）

<1>．复位键：按下此键，可使本控制器进行系统复位。

<2>．打印键：按下此键，允许打印，同时打印指示灯亮；再按一次，禁止打印，同时打印指示灯灭。控制器在某些菜单下，能进行打印操作。

<3>．消音键：按下此键，可以消除各种音响。（包括火警音、故障音、监管音和联动音等）

<4>．删除键：在控制器“编程菜单”的编程过程中，按下此键，可以删除选中的编程内容。

<5>．退出键：在控制器“编程菜单”中，按下此键，可以退回到上一级菜单。在某“编程菜单”中进行修改后，按“退出”键，往往弹出“保存/放弃”选择后确认的菜单来。

<6>．屏蔽键：在控制器“属性配置”编程中，按下此键，可以把选中的地点（某回路点号）命名为“屏蔽点”。再按一次屏蔽键，此点为“预留点”。再按一下，就退出“屏蔽”状态了。另外，屏蔽键可以快捷查看屏蔽信息和预留信息。

<7>．6 个方向键：除了上下、左右 4 个方向键外，还有 2 个上下翻页键。

2）．数字键区：（12 键）

<1>．10 个数字键：0～9 此 10 个数字键，一键多用。在用全拼输入法编辑汉字地址时，对应情况如下：

1（…），2（ABC），3（DEF），4（GHI），5（JKL），6（MNO），7（PQRS），8（TUV），9（WXYZ），0（空）。

<2>．编程键：按下此键后，输入修改密码（4321），可直接进入“编程主菜单”；输入查看密码（1234），可直接进入“查看主菜单”。

<3>．确认键：按下此键，能够确认在各编程菜单中，“保存”所修改的内容。

<4>．数字“0”键：为“单步测试”快捷键。按此键屏幕显示“单步测试”对话框，可以进行单步测试。

3）．总线联动操作键区：（8 键）

<1>．“自动/手动”状态选择键：按下此键，控制器在“自动”或“手动”状态之间进行选择。

<2>．停止键：按下此键，调看联动信息，选择对应信息，可以使得总线联动点停止。

<3>．机号键：按下此键，可以选择机号。（配用数字键或上下键）

<4>．楼号键：按下此键，可以选择楼号。（配用数字键或上下键）

<5>．层号键：按下此键，可以选择楼层号。（配用数字键或上下键）

<6>．分区键：按下此键，可以选择分区号。（配用数字键或上下键）

<7>．声光键：按下此键，可以显示系统声光警报器。动作或停止系统声光配用启动或停止键配合。

<8>．启动键：按下此键，调看各回路联动点，并可以手动启动。

4）．联动模块类别键区：（32 键；其中 5 个位自定义键，1 个位检查按钮键。）

<1>．输入输出<2>．声光报警<3>．消防广播<4>消防警铃<5>．排烟阀<6>．防火阀<7>．正压风阀<8>．卷

帘全降<9>．卷帘半降<10>．防火门<11>．新风机<12>．排烟风机<13>．正压风机<14>．照明强切<15>．动

力强切<16>．消防泵<17>．喷淋泵<18>．电梯迫降<19>．空调切断<20>．消防水幕<21>．雨淋阀<22>．挡

烟垂壁<23>．应急照明<24>．门禁系统<25>．消防水炮<26>．细水雾<27>．自定义 1<28>．自定义

2<29>．自定义 3<30>．自定义 4<31>．自定义 5<32>．检查按钮

注：按下检查按钮键，显示当前系统状态，包括系统信息及设备状态。

2．2 手动直接控制装置面板的各部位名称介绍：

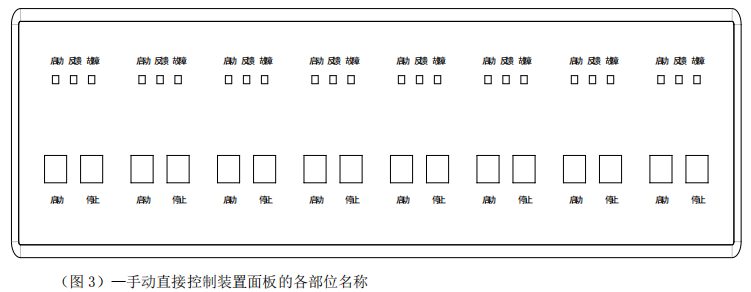

图 3 说明：

（1）．启动指示灯：此灯常亮，表示被控设备已经启动，并且已经接收到反馈信号。此灯闪亮，表示启动命令已经发出，等待设备的反馈信号的到来。

（2）．反馈指示灯：此灯常亮，表示收到被控设备的反馈信号。此灯闪亮，则表示符合逻辑编程的提示动作信号。

（3）．故障指示灯：此灯常亮，表示被控设备发出故障信号，需要及时修复。

（4）．启动键：按下此键 2 秒，启动被控设备，同时启动灯闪亮。

（5）．停止键：按下此键 2 秒，停止被控设备，启动灯熄灭。

三、硬件设置：

3．1 回路板设置：8 块回路板组成一个 8 回路的单元。在每个 8 回路单元上，有块回路通讯板，上面有4 个插接块座用来确定其回路号。在 4 个插接块座上，全部不插插接块（0000）为 单元（自左到右 1、2、4、8），对应 1～8 回路；（1000）为第二单元，对应 9～16 回路，以此类推。

3．2 手动直接控制装置设置：在每个 8 点手动直接控制装置单元上，有 1 个 6 位拨码开关用来确定其手动直接控制装置的单元号。该拨码开关为 ON 有效。（000000）为手动直接控制装置的第 1 单元，对应点号：1～8。（000001）为手动直接控制装置的第 2 单元，对应点号：9～16。……。（000111）为手动直接控制装置的第 8 单元，对应点号：57～64 号。

3．3 火灾显示盘设置：火灾显示盘型号为 JB-YX-9601。火灾显示盘的具体用法详见火灾显示盘使用说明书。JB-YX-9601 型火灾显示盘有两种使用方式：系统型和回路型。系统型层显回路号为 73，最多252 台。回路型层显作为一个探测点，带在回路上。每回路最多可带 8 台回路型层显。

（1）．系统型或回路型层显的地址号，都可以通过层显内部 “地址设置”菜单来设定。

（2）．在控制器编程菜单“属性配置”中，层显盘号、点号以及汉字位置只要修改过，就必须要在“层显数据”编程菜单中，按回路号逐个进行新的数据传送，对系统型层显的修改方能有效。

（3）．回路型层显作为回路上一个探测点处理，它重复显示的点号由该回路型层显上进行编程操作。有关回路型层显的编程操作，详见“回路型层显使用说明书”。

3．4 接口设置：（2 个 RS-232 对外接口、2 个 RS-485 对内接口和 1 个 CAN 总线联网接口）

（1）．CRT 系统：用 COM1 接口，对外有专用接线端子。（9 芯插座 2-RXD、3-TXD、5-GND）。

（2）．保留接口：用 COM2 接口，对外有专用接线端子。（9 芯插座 2-RXD、3-TXD、5-GND）。

（3）．灭火系统：用 RS-485 接口，内部连线。

（4）．层显系统：对外接线 PS+、PS-。

（5）．组网方式：用 CAN 总线通讯，需配置 CAN 联网板。用于集中－区域网络系统联网。
