一、系统概述：

1．1 系统简介：

（1）JB-9108DX 火灾报警控制器/消防联动控制器是我公司最新开发的符合 GB4717-2024 及 GB16806-2006 标准产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。用指示灯及显示屏的形式，来统一显示控制器的各种系统工作状态。

（2）系统容量大，单机更大 容量为 1008 点，可满足建筑面积在 5000 平方米左右工程对火灾自动报警控制系统的需要。若有一个规模庞大的建筑群体，可用 CAN 总线把 127 台同类型火灾报警控制器/消防联动控制器联网起来管理。每台单机最多可带 6 个手动直接控制装置，不能配接系统型火灾显示盘，只能配接回路型。

（3）智能型模拟量探测器使用微功耗 MCU 处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析，控制器能自动识别探测器类型；控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。并可显示智能型模拟量探测器的运行数据和变化曲线以及当前回路的电流电压值，使用户更好地了解全系统的运行状态。

（4）控制器采用 800*480 点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。

（5）JB-9108DX 型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面

都进行重新设计，本产品在国内具有技术领先的水平，适合在 别场合使用。

1．2 技术指标：

（1）供电方式：交流电源（主电）AC220V（+10% ∼ −15%）50±1Hz。额定电流：1.6 A 更大 工作电流 2A

 直流电源（备电）DC12V 7Ah 二节。额定电流： 5A 更大 工作电流 7 A

（2）功 率：监控功率 ≤ 30W，更大 功率 ≤ 100W（不包括联动电源）。

（3）工作电源：由主机电源提供系统内所需直流工作电压 +5V、+30V、+24V。

（4）使用环境：温度 -10 0

C ∼ 40 0

C， 相对湿度 ≤ 95 %（40 0

C ± 2 0

C）。

（5）结构形式：壁挂式。

（6）执行标准：GB 4717-2024《火灾报警控制器》

 GB 16806-2006《消防联动控制系统》

1．3 系统配置：

（1）每台控制器可配置 4 个全总线回路，每个回路可配置 252 点。控制器更大 容量为 1008 点。

（2）每个全总线回路的配置：252 点。全部采用软件编码的探测设备（包括手动报警按钮、消火栓按钮、

水流指示器模块及其它输入模块），全部采用模拟量探测器。

（3）每台控制器最多可配置 6 个手动直接控制装置，用于控制重要消防设备。

（4）每台控制器可配置回路型火灾显示盘，供电能力设置，按标准每回路可带 8 台回路型火灾显示盘。

（5）每台控制器具有 1 个标准 RS-232 串行通讯接口，2 个 CAN 总线通讯接口，可供以下设备使用：

1）CAN 总线联网：网上邻居总数最多为 126 个；包括本机在内，一共为 127 台控制器联网通讯；通过

CAN 网络连接防火门监控系统、消防电源监控系统、消防控制室图形显示装置通讯等。

2）标准 RS-232 串行通讯接口：用于与各类外部设备的连接。

（6）由 127 台同类型控制器来组成大规模的火灾报警控制的局域网络系统,可用来控制一个规模庞大的建

筑群体的消防系统，其保护面积可大大增加。

（7）系统可以配接各类火灾报警相关系统，包括防火门监控系统、防火卷帘门系统、气体灭火系统、消防广播系统、消防电话系统、消防电源监控系统和电气火灾监控系统等。

1．4 基本功能：

（1）系统能为火灾报警控制器主机供电，同时也对连接的其它部件如探测器、输入模块、手动报警按钮、消火栓按钮、火灾显示盘、输入输出模块和中继模块等供电。

（2）系统供电电源具有不间断供电功能：当主电断电时，能自动切换到备电上去。当主电恢复时，又能自动切换到主电上来。主、备电的工作状态在面板上显示出来。

（3）报警信号分为两大部分：“火灾报警”和“监管报警”。除火灾探测器、手动按钮的报警信号称为“火警”信号外，其它探测点的报警信号统统归纳为“监管报警”信号。控制器能直接或间接地接受来自火灾探测器和其它火灾触发器的火灾报警信号。当控制器处于“火灾报警”或“监管报警”状态时，具有如下功能：

1）具有声光报警显示功能。

2）显示并记忆“火灾报警”信号发生的时间，并能及时地自动打印出“火灾报警”数据。

3）“监管报警”信号与“火灾报警”信号一样，可以参与联动逻辑编程。“火灾报警”信号、“监管报警”信号、联动模块接收到的反馈信号均可作为联动逻辑编程的探测点。“火灾报警”信号在火灾报警时亮“火警”总灯，而“监管报警”信号在监管报警时亮“监管”总灯。

4）控制器能自动保存以下各种记录数据：运行记录、火警记录、监管记录、联动记录、故障记录、屏蔽记录等历史记录数据，这些历史记录数据不会因为断电而丢失。

5）可通过各种方式，把发生火警信息传送到有关的管理部门。

（4）控制器具有系统自检功能：对面板上所有的功能指示灯、LCD 液晶显示屏、音响系统以及打印机进行自检。若带有气体灭火控制器的控制器也能对灭火控制器进行声光提示检查。

（5）能自动检测并显示以下几种故障信息：

1）控制器与探测器、各类模块、手动报警按钮、火灾显示盘、消火栓按钮等的断线故障。

2）能检测到总线短路故障和外控 24V 短路或无输出故障，并在面板上都有显示。

3）各种终端设备的通讯错误设置和通讯故障。（例如，气体灭火控制器等设备的通讯故障等。）

4）主、备电出现欠压故障。

5）能查看到网上邻居的各种故障信息。

（6）具有屏蔽功能：对所有连接的探测器、各类模块、手动报警按钮、火灾显示盘、消火栓按钮等均可进行屏蔽操作，并在面板上有屏蔽状态灯来指示。一旦该报警点或联动点被屏蔽后，就不再有报警或联动之功能，并且不显示其故障。

（7）采用 LCD 液晶显示屏，有 60 多种中文显示菜单，供用户查看或修改系统的部分内容。中文输入采用全拼输入法，操作简单，显示直观。

（8）为了明显区别查看和编程的两种功能，本系统设置了两种密码：

1）查看密码：1234。先按编程键，输入查看密码后再按确认键，即可进入查看菜单。允许用户查看系统内部的配置情况，查看各项配置数据和各种信息。同时允许用户调整系统时间、进行系统自检等操作。

2）修改密码：4321。先按编程键，输入修改密码后再按确认键即可进入编程菜单，可以进行本机系统的各项编程。查看菜单(只有 3 大项菜单)与编程菜单（共有 5 大项菜单）主要区别在于前者不能编程，后者可以编程。在查看菜单中允许用户进行操作的，在编程菜单中也同样可进行操作。

（9）按键操作开关（开关位于 CPU 板上，有短接快控制，标识为 CN1），短接块位于 CN1 处为“开”状态，可进行查看和编程操作，以及所有联动模块的键操作；短接块位于圆点处为“关”状态，除“消音”键外的其它键全部锁定，屏幕上也会显示“键锁”。

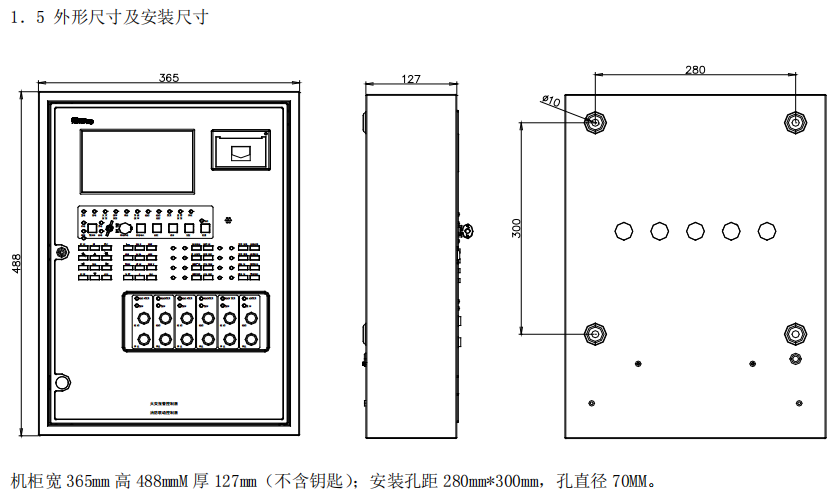

二、面板介绍：

2．1 JB-9108DX 型控制器主面板、操作键盘介绍：

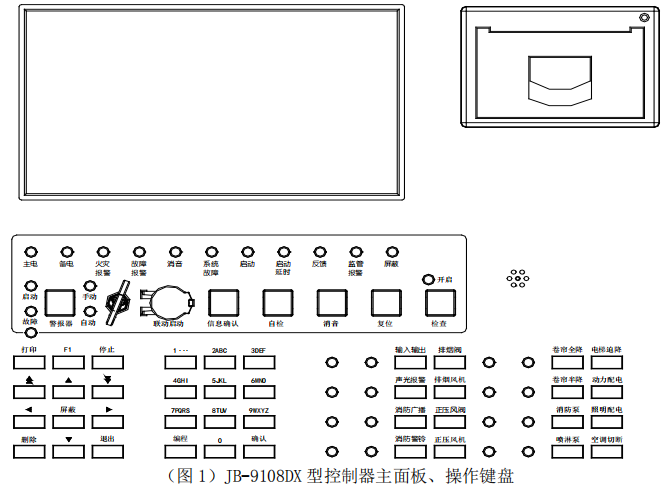

图 1 说明：

（1）LCD 液晶显示屏：位于控制器的左上角。能显示控制器的各种状态，有 60 多种中文显示菜单，供用户编程、查看、屏蔽、远程控制等操作使用。

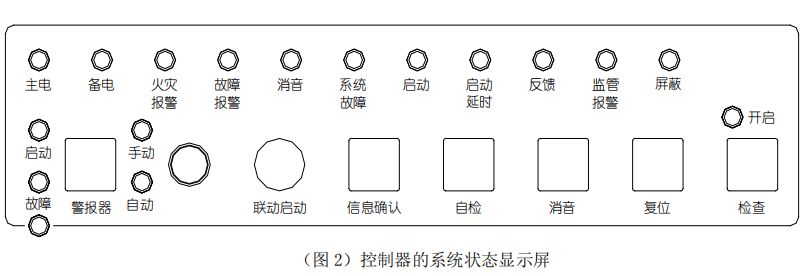

（2）控制器系统状态显示屏：位于控制器上方的中央部分。
