在使用设备之前，请务必仔细阅读使用说明书，以便了解其性能及使用方法。

1. 产品特点

⑴. 产品按 消防最新标准《GB16806-2006及第1号修改单》、《GB50116-2013》设计。

⑵. 产品为消防联动控制系统中应急广播设备。

⑶. 产品与消防专用功放配套，用于消防应急广播。

⑷. 产品与消防火灾报警控制器配套，用于火警联动应急广播。

⑸. 产品适合于商务办公、超市、商场、工厂、地下室、学校和娱乐场所等。

⑹. 产品不适用于一般广播扩音机及家庭音响娱乐使用。

2． 概述

该系列消防应急广播设备包含HJ-9402A-120、HJ-9402A-300、HJ-9402A-600、HJ-9402A-1200四款，是本公司在HJ-1757B系列消防应急广播设备基础上，按消防新标准要求进行重新改进设计，本产品性能和 指标执行《GB16806-2006及第1号修改单》、《GB50116-2013》 标准。

HJ-9402A-系列消防应急广播设备，由 HJ-9402A-KZCZ 消防应急广播设备控制操作面板、SW/SZ 系列功 放二部分组成。与相应的火灾报警控制器（联动型）、检测模块、吸顶音箱、外接交流备用电源等配套可 组成相应的消防应急广播系统。

该控制操作面板产品是本公司在HJ-9402消防应急广播设备操作面板与HJ-9402消防应急广播设备控 制面板基础上，按消防新标准要求进行合二为一改进设计。

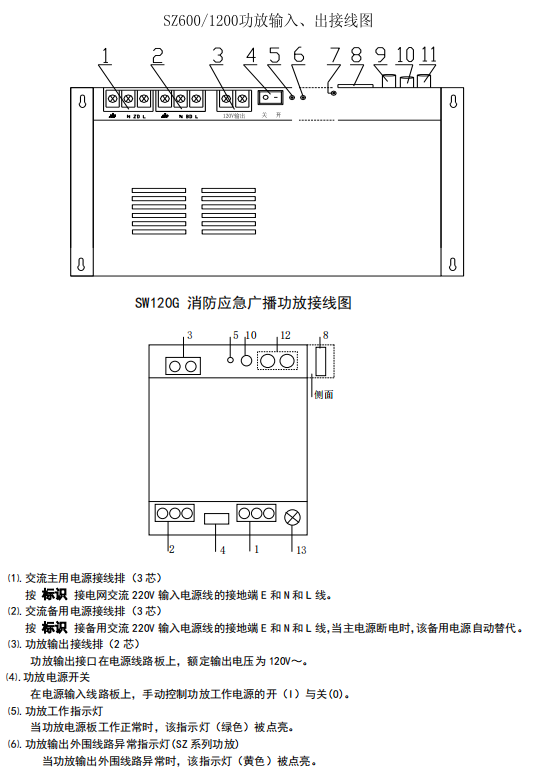

消防应急广播设备控制操作面板具有：电子放音、录音和应急广播功能，电源故障、通信故障、模块 故障和电平指示功能，自检、消音、预录、直播、背景和监听等功能。录音部分有内置电子录音模块，可 录制 30 分钟以上语言信号或报警声，并备有超音频发生器，经功率放大后输出，送入消防广播各分区的 广播网络系统检测和控制，监测广播信息传输线路断路、短路故障。可手动选择广播分区(最多为 20 个分 区)，并设有分区启动和分区故障指示，启动、停止和锁键指示等功能。手动状态下，可任意选择打开 1-20 个分区(或一个楼层)应急广播。在受控状态下，可接收来自火灾报警控制器的消防联动报警信号，并能自 动打开所属分区应急广播。 SZ 系列功放，按系统要求进行重新设计，具有高可靠性定压式功率放大器，额定音频输出 120V～， 带有开路、短路、过压和过流及过温自动保护电路。信号输入由应急广播控制操作面板音频输出提供，并 备有 CD 口音源输入/接联输出、AC220V 备电输入等接口，有 SZ300、 SZ600、SZ1200 三种规格。 SW120G 功放，是专为应急广播而设计的高可靠性定压式功率放大器，是在 SW500G 功放基础上，按系 统结构要求进行重新设计，具有高可靠性定压式功率放大器，额定音频输出 120V～，带有开路、短路、过 压和过流及过温自动保护电路。信号输入由应急广播控制操作面板音频输出提供，并备有 CD 口音源输入、 AC220V 备电输入等接口。

3. 控制操作面板部分名称和功能

3.1 控制操作面板前面板（图1）
