松江JB-QB-9101A 型火灾报警控制器接线安装技术

松江JB-QB-9101A 型火灾报警控制器接线安装技术

1 概述：

JB-QB-9101A 型火灾报警控制器，是一款依据最新 消防规范设计开

发的新一代火灾报警控制器产品，适用于民用建筑、小区楼房、办公室、超

市、银行、餐厅旅社、学校、文物保护单位、工厂车间、公众文化娱乐场所

等普通环境，不适用于易燃易爆和强腐蚀性环境；是一款报警点数少于 200

点的消防报警主机，适用于报警面积较小和报警点数较少的场所。

JB-QB-9101A 型火灾报警控制器，具有整机运行稳定、报警迅速、功能

突出、美观大方简洁、方便使用等特点，是一款技术领先的新一代火灾报警

控制器。

2 主要技术指标：

2.1 工作电源： 交流电源（主电）：AC220V(+10% ~ -15%)，50±1Hz

 直流电源（备电）：DC24V，3.3Ah

2.2 输出电源： DC24V

2.3 使用环境： 温度：0℃～+40℃ 相对湿度≤92%（40℃±2℃）

2.4 报警容量： 32 点、64 点、128 点、200 点

2.5 联动容量： 1 个声光警报器，16 个输入输出模块，9101A（XK）无声光

2.6 配接设备： 可配接点型光电感烟火灾探测器、点型感温火灾探测器、手

动火灾报警按钮、声光报警器等火灾报警设备。

2.7 报警总线： 2 总线制

2.8 属性识别： 自适应式

2.9 显示功能： 液晶与 LED 指示灯

2.10 声响功能： 蜂鸣器

2.11 打印配置： 热敏打印

2.12 执行标准： GB 4717-2005

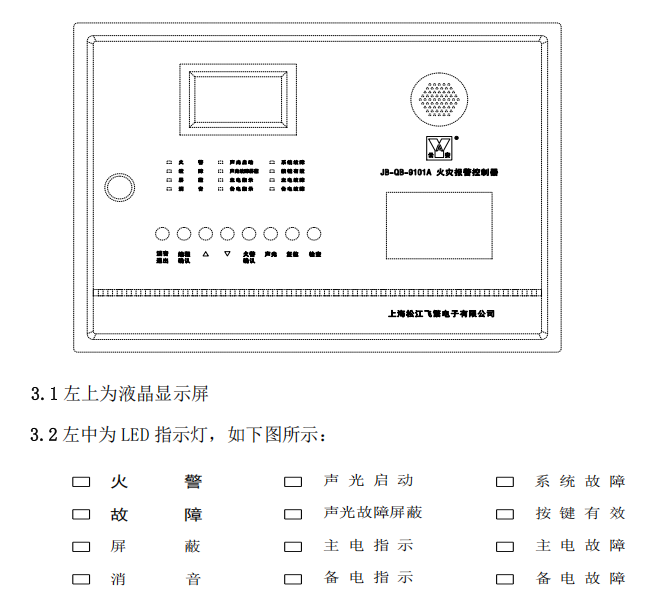

3 操作面板说明（面板如下图）

按上下顺序依次为：1.火警指示灯 2.故障指示灯 3.屏蔽指示灯 4.消音指示灯

5.声光启动指示灯6.声光故障屏蔽指示灯7.主电工作指示灯8.备电工作指示灯

9.系统故障指示灯 10.按键有效指示灯 11.主电故障指示灯 12.备电故障指示灯

3.3 左下为按键，按从左到右顺序依次为：1.消音退出键 2.编程/确认键 3. 上行键

4.下行键 5.火警确认键 6.声光按键 7.复位键 8.检查键

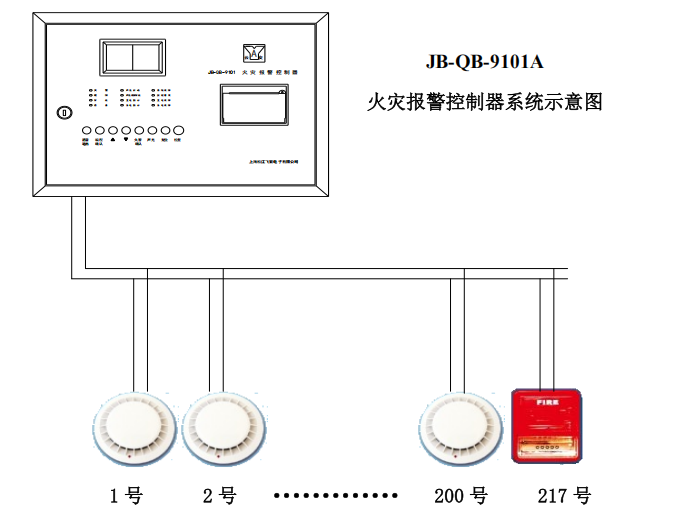

4 系统图及配置要求
