松江JB-QB-9101B型火灾报警控制器接线安装技术

松江JB-QB-9101B 型火灾报警控制器接线安装技术

1 概述：

JB-QB-9101B 型火灾报警控制器，是一款依据最新 消防规范设计开 发的新一代火灾报警控制器产品，适用

于民用建筑、小区楼房、办公室、超 市、银行、餐厅旅社、学校、文物保护单位、工厂车间、公众文化娱乐场

所 等普通环境，不适用于易燃易爆和强腐蚀性环境；是一款报警点数少于 32 点 的消防报警主机，适用于报警

面积较小和报警点数较少的场所。 JB-QB-9101B 型火灾报警控制器，具有整机运行稳定、报警迅速、功能 突

出、美观大方简洁、方便使用等特点，是一款技术领先的新一代火灾报警 控制器。

2 主要技术指标：

2.1 工作电源： 交流电源（主电）：AC220V(+10% ~ -15%)，50±1Hz

直流电源（备电）：DC14.4V，2.5Ah

2.2 输出电源： DC24V 200mA

2.3 使用环境： 温度：0℃～+40℃ 相对湿度≤92%（40℃±2℃）

2.4 系统容量： 共 1 个回路，32 个报警点，1 个声光警报器

2.5 配接设备： 可配接点型光电感烟火灾探测器、点型感温火灾探测器、手

动火灾报警按钮、声光报警器等火灾报警设备。

2.6 报警总线： 2 总线制

2.7 属性识别： 自适应式

2.8 显示功能： 液晶与 LED 指示灯

2.9 声响功能： 蜂鸣器

2.10 执行标准： GB 4717-2005

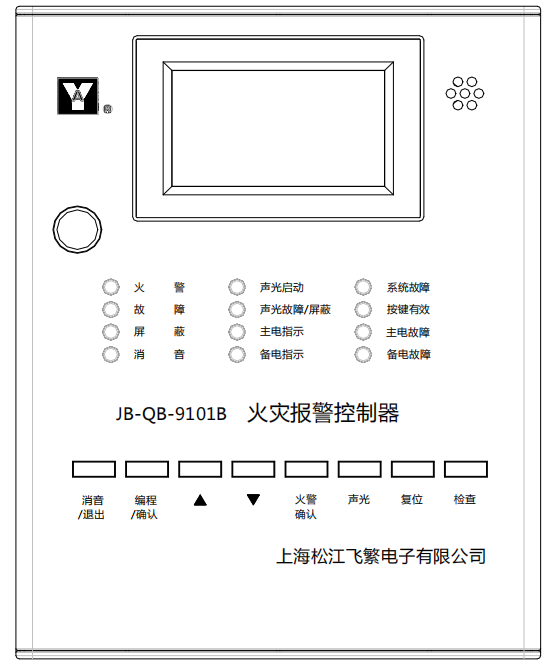

3 操作面板说明（面板如下图）

3.1 最上部分为液晶显示屏

3.2 中为 LED 指示灯，如下图所示：

按上下顺序依次为：1 火警指示灯 2 故障指示灯 3 屏蔽指示灯 4 消音指示灯 5 声光启

动指示灯 6 声光故障屏蔽指示灯 7 主电工作指示灯 8 备电工作指示灯 9 系统故障指示灯

10 按键有效指示灯 11 主电故障指示灯 12 备电故障指示灯

3.3 下为按键，按从左到右顺序依次为：1 消音退出键 2 编程确认键 3 上行键 4 下行键 5

火警确认键 6 声光按键 7 复位键 8 检查键

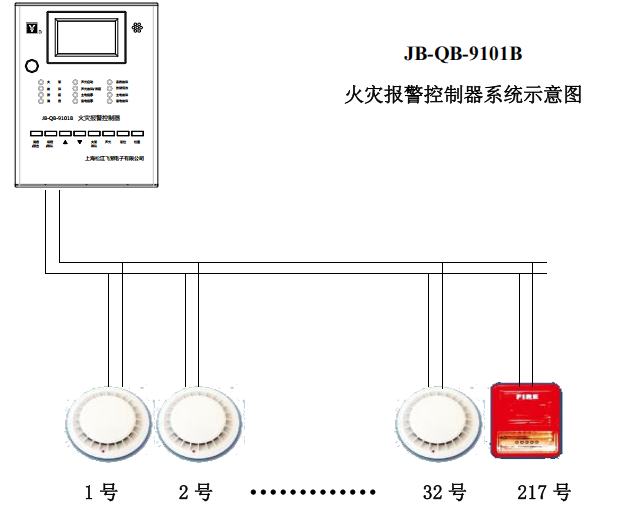

4 系统图及配置要求

相关文件下载

JB-QB-9101B火灾报警控制器使用说明书1_20190301125841.pdf
